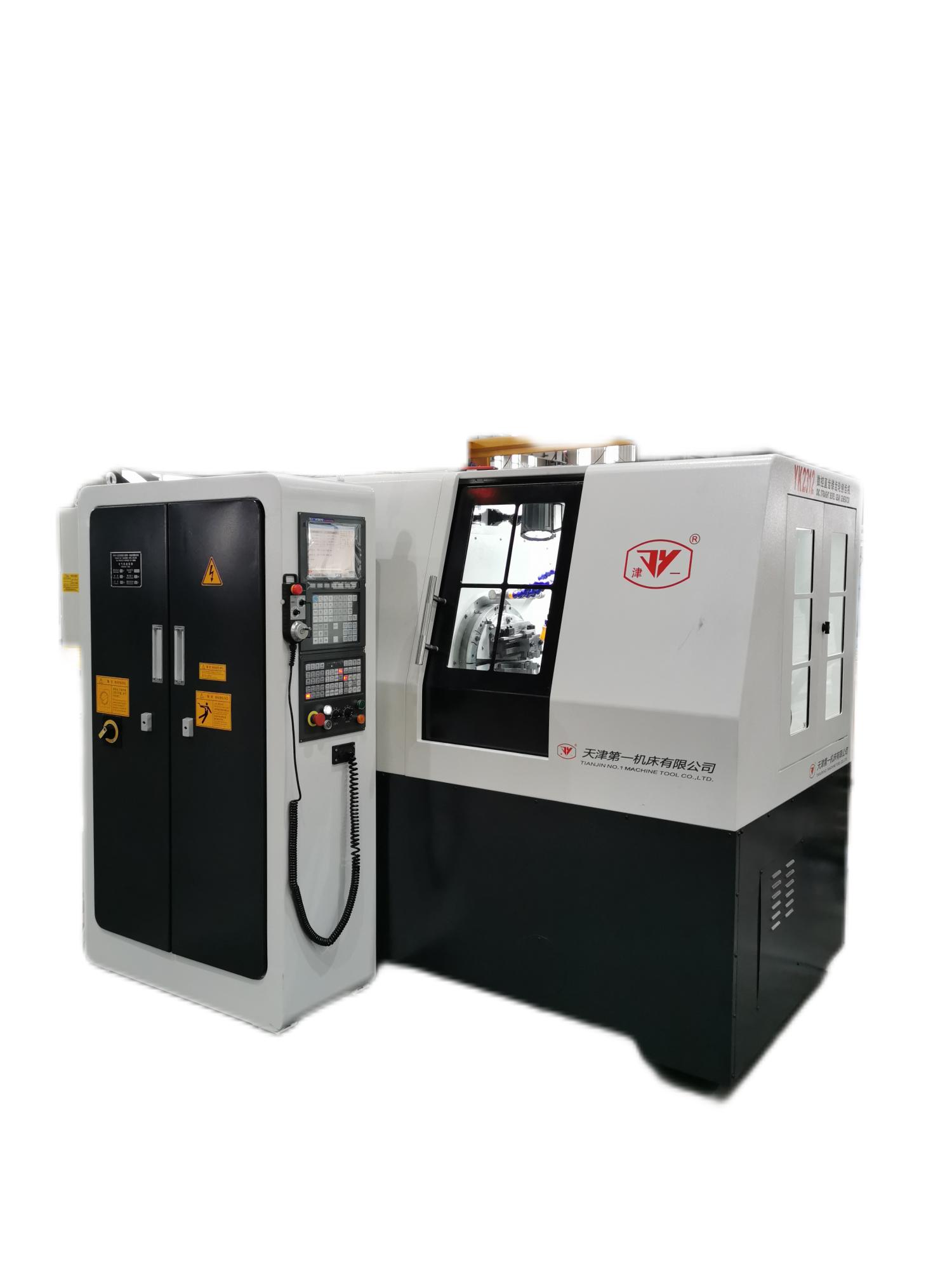

YK2312型數控直齒錐齒輪刨齒機是天津一機集七十年生產刨齒機的專業技術經驗而研發成功的又一新作，特別適合小直徑、小模數、高精度的直齒錐齒輪的加工。機床加工直齒錐齒輪精度可達GB6級。
本機床使用兩把齒輪刨刀進行切齒工作，適用于單件、小批或成批生產?？晒┚軆x器、儀表等行業的小規格精密直齒錐齒輪加工制造。
一、機床主要性能和結構特點
1、本機床為四軸三聯動機床。采用伺服電機作為驅動動力源，可實現電子手輪、對刀、調刀。
2、簡化了傳統的機械結構，無需更換掛輪減少了機床調整時間，縮短了傳動鏈，不但提高了機床精度，而且使操作更為準確、方便。
3、本機床標配廣州數控控制系統及伺服電機，可根據客戶需求使用德國西門子（SIEMENS）或日本發那科（FANUC）數控系統及電機。本機床標配安全防護罩和排屑網盒。
4、本機床配置獨立密封電氣柜具有恒溫控制裝置。
5、床身內置冷卻箱和液壓箱。
二、機床的主要技術規格
(一)被加工工件尺寸 | ||
最大加工模數 | mm | 2.5 |
最大節錐母線長度 | mm | 63 |
最大節圓直徑（傳動比10：1） | mm | 125 |
根錐角最大90°、最小4° | ||
最大傳動比（軸夾角90°時） | ratio | 10：1 |
最大齒高 | mm | 5.5 |
齒圈最大寬度 | mm | 20 |
加工齒數 | teeth | 5-150 |
(二)工件主軸 | ||
主軸錐孔大端直徑 | mm | Φ31.267 |
錐度 | ratio | 莫氏四號 |
錐長 | mm | 80 |
主軸通孔直徑 | mm | Φ20H11 |
主軸端面至機床中心的距離 | mm | 30-190 |
(三)搖臺刀架 | ||
搖臺刀架的調整角 | degree | 360° |
搖臺刀架的最大搖擺角 | degree | 80° |
刀架座的最大定位角 | degree | 8° |
刀具的最大行程 | mm | 28 |
刀具的超越行程 | mm | 齒小端3 |
齒大端5 | ||
(四)刀具 | ||
GR83-60I型直齒圓錐齒輪刨刀 | ||
刨刀每分鐘的往復行程數 | Stroke/min | 250-700 |
(五)主機電壓 | v | 380 |
(六)機床凈重 | t | 1.8 |
(七)機床外廓尺寸 | mm | 1700x1650x1700 |
